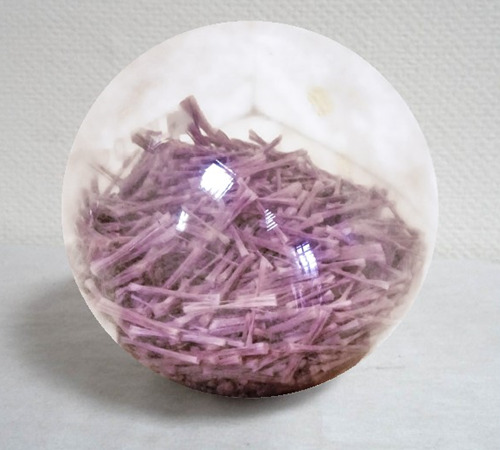

1. Ударная вязкость кДж/м2, не менее

90.0

2. Ударная вязкость кдж/м2, после старения при 400 ⁰С в течение 100 ч

35.0

З. Изгибающее напряжение при разрушении, МПа, Не менее

120

4. Изгибающее напряжение при разрушении, МПа

- В исходном состоянии при зооос

80

3500с

70

4000с

60

- После старения при 350⁰С в течение 100 ч, при 200с

75

4000с

55

- После старения при 400 Св течение 800 ч, при 200с

55

3500с

45

5. Плотность, г/см

1.7-2.0

6. Усадка, ⁰/0, не более

0,25

7. Массовая доля связующего, %

35-39

1. Диэлектрическая проницаемость при частоте 106Гц, не более

5.0

2. Удельное объемное электрическое сопротивление, Ом*см

- В исходном состоянии при

20⁰С не менее

2.1*104

400 с

1010-101

- После старения при 350⁰С в течение 800 ч, не менее

103

- После старения при 400 С в течение 100 ч,

Н е менее

102

З. Тангенс угла диэлектрических потерь при частоте 106 Гц

0,02

4. Электрическая прочность, кв/мм, не менее,

при: 200с

7.9

зоо с

6.5
