пн-пт, с 08:00 до 16:00
обед с 12:00 до 13:00
Внешний вид

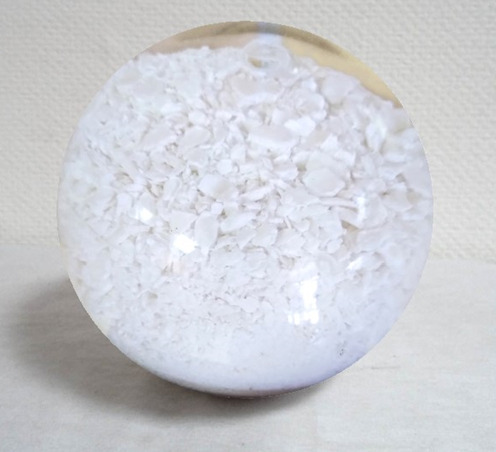

Крошка от белого до светло-коричневого цвета, допускается разнотонность окраски.
Основное применение
Применяется для изготовления изделий электротехнического назначения методом литьевого и прямого прессования. Материал обладает дугостойкостью и работает в интервале температур от -600 С до +4000 С.
Рекомендации по переработке
Возможный режим изготовления плоскостных деталей:
|
Удельное давление прессования МПа |
Температура прессования ос |
Время прессования, мин |
Термообработка |
|
|
30±1.о |
150±5 |
10 |
1600с |
5 час |
Свойства материала
Физикомеханические свойства Электрофизические свойства
|
1. Изгибающее напряжение при разрушении, МПа, не менее |
13 |
|
1. Диэлектрическая проницаемость при частоте 106 Гц, не более |
2,8-3,3 |
|
2. Те есть по Рошиг , мм, не менее |
165 |
2. Тангенс угла диэлектрических потерь при частоте 106 Гц, не более |
00065 |
|
|
З. Время пластично — вязкого состояния по пластометру, с, н/м |
10 |
|||
|
4. Скорость отверждения по пластометру, МПа/с, не менее |
0,005 |
З. Электрическая прочность, кВ/мм, не менее |
13 |
|
|
5. Усадка, % |
2,3-3,0 |
4. Удельное поверхностное электрическое сопротивление, Ом, не менее |
1*1015 |
|
|
6. Ударная вязкость, кдж/м2 , не менее |
3,0 |
|||
|
7. Плотность, г,/см |
5. Удельное объемное сопротивление, не менее |
1*1015 |
||
|
8.Теплостойкость по Вика, ос, не менее |
200 |
Меры предосторожности при обращении с прессматериалом
Прессматериал в состоянии поставки физиологически безвреден, не горюч.
При переработке возможно образование пыли кварца, талька. Для защиты рабочей зоны и окружающей среды от вредного воздействия пыли прессматериала все технологическое оборудование и тара должны быть герметичными.
Срок годности при хранении
Гарантийный срок хранения прессматериала - 6 месяцев со дня изготовления.
