пн-пт, с 08:00 до 16:00
обед с 12:00 до 13:00

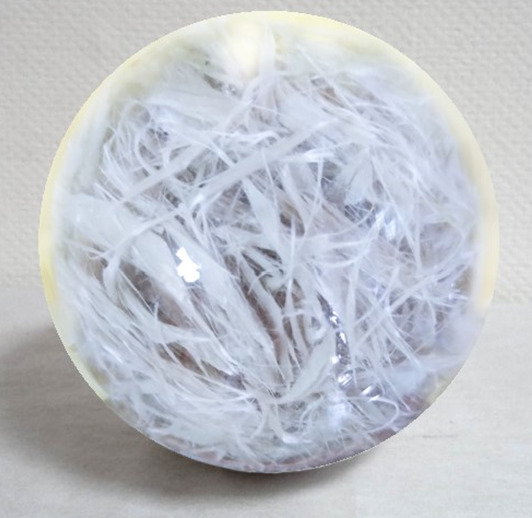

Внешний вид материала
Рыхные пучки спутанных отрезков стеклянных нитей от серого до коричневого цвета, равномерно пропитанные, допускается разнотонность.
Область применения
Стеклонаполненный трекингостойкий дугостойкий прессматериал, предназначенный для изготовления прямым прессованием изделий электротехнического назначения. Аминопласты обладают повышенной механической прочностью.
Оптимальный режим прямого прессования стандартных образцов:
Предварительный подогрев в термошкафу при температуре 1300С (10-30 мин.), температура прессования 170 ± 50С (10 мин.), количество подпрессовок (1-5), термообработка образцов при 100 0С (5-6 час.)
Физико-механические показатели
|
Наименование показателей |
Норма |
|
Удельная вязкость образцов, кДж/м2, н/м |
40 |
|
Изгибающее напряжение при разрушении, МПа, н/м |
90 |
|
Дугостойкость при 10мА, с, не менее |
180 |
|
Удельное поверхностное электрическое сопротивление, Ом |
1013 |
|
Удельное объёмное электрическое сопротивление, Ом•см при 200С |
1012 |
|
Электрическая прочность, кВ/мм, н/м |
10 |
|
Текучесть по Рашигу , мм |
100-190 |
|
Усадка, % |
0,3 |
|
Водопоглощение за 24 часа, %, н/б |
0,5 |
|
Массовая доля летучих веществ, % |
Не более 4,5 |
При переработке аминопласта выделяется свободный формальдегид (ПДК — 0,5 мг/мЗ) и стеклянная пыль (ПДК — 4 мг/мЗ). Для защиты рабочей зоны и окружающей среды всё технологическое оборудование и тара должны быть герметичными, производственное помещение снабжено приточно-вытяжной вентиляцией и местными отсосами, рабочие должны быть обеспечены средствами индивидуальной защиты.
Во избежание накапливания статического электричества всё оборудование и трубопроводы должны быть заземлены.
Гарантийный срок хранения
6 месяцев со дня изготовления в крытом сухом помещении при температуре не выше 300С.
